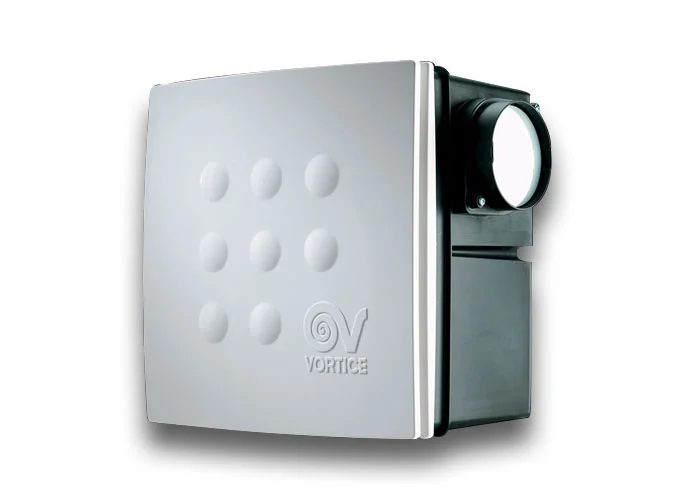

VORTICE - ASPIRATORE CENTRIFUGO DA INCASSO SUPER SERIE VORT QUADRO
- Costruzione in resina plastica ABS bianca per le parti non incassate nel muro.
- Costruzione in resina plastica nera (PP) caricata con talco per conferire una maggior resistenza alle parti da murare.
- Diametro nominale 100 mm.
- Ventilatore a 3 velocità mediante dispositivo TRIO-S (cod. 12871), costituito da: motore del tipo a induzione con condensatore di avviamento,
dotato di termofusibile di protezione e di bronzine autolubrificanti, girante centrifuga a pale avanti.
- Dispositivo di segnalazione filtro saturo.
VORTICE VORT QUADRO
12023
CARATTERISTICHE TECNICHE:
- Corrente max assorbita alla max vel. (A) 0,5
- Corrente max assorbita alla min vel. (A) 0,36
- Diametro Nominale Condotto (mm) 100
- Frequenza (Hz) 50
- Grado Protezione IPX4
- Isolamento II° classe
- Ø Scarico (mm) 97
- Peso (Kg) 4,27
- Potenza max assorbita alla max vel. (W) 115
- Potenza max assorbita alla min vel. (W) 50
- Temp. ambiente max funzionamento continuativo (°C) 50
- Tensione (V) 220-240
- Portata max alla max vel. (l/s) 79
- Portata max alla max vel. (m³/h) 285
- Portata max alla min vel. (l/s) 38
- Portata max alla min vel. (m³/h) 140
- Pressione max alla max vel. (mmH2O) 48
- Pressione max alla max vel. (Pa) 476
- Pressione max alla min vel. (mmH2O) 20
- Pressione max alla min vel. (Pa) 196
- Pressione sonora asp. laterale [dB(A)] 3m - max vel 44,6
- Pressione sonora asp. laterale [dB(A)] 3m - min vel 30
- Pressione sonora Lp [dB (A)] 3m - max vel 46,7
- Pressione sonora Lp [dB (A)] 3m - min vel 33,6
- RPM max 2160
- RPM min 1300
Dimensione A (mm) 314
Dimensione B (mm) 314
Dimensione C (mm) 190
Dimensione D (mm) 97
Dimensione E (mm) 37
Dimensione F (mm) 76
Dimensione G (mm) 79
Dimensione H (mm) 37
Dimensione I (mm) 120
Dimensione L (mm) 120
